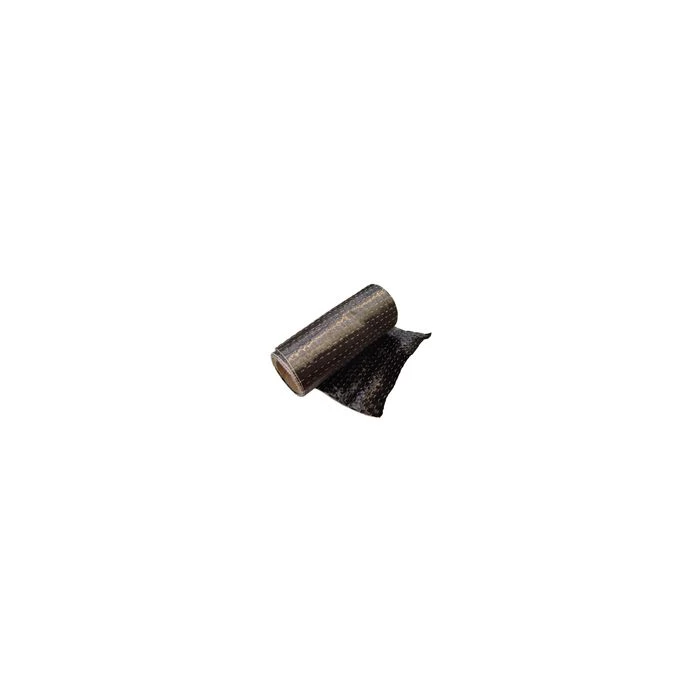

SikaWrap 300 C NW 100x0,3 m rollo 30 m2

SikaWrap 300 C NW
Tejido a base de fibra de carbono, diseñado para aplicaciones de refuerzo estructural como parte del sistema de refuerzo Sika.
Descripción del Producto
SikaWrap 300 C NW es un tejido unidireccional a base de fibra de carbono con resistencias medias, diseñado para su aplicación tanto en seco como en húmedo.

Usos

Refuerzo estructural de elementos o estructuras de hormigón armado, mampostería, fábrica de ladrillo y elementos o estructuras de madera, para incrementar su capacidad portante a flexión y cortante para:
■ Mejora del comportamiento de muros de fábrica de ladrillo frente al seísmo.
■ Reposición de barras de armadura.
■ Incremento de la resistencia y ductilidad de pilares.
■ Incremento de la capacidad de carga de los elementos estructurales.
■ Cambios de usos de la estructura.
■ Defectos constructivos del diseño estructural.
■ Movimiento sísmico.
■ Mejora de la capacidad de servicio.
■ Mejora estructural por adaptación a normativas actuales.

Características/Ventajas

■ Uso multifuncional para cada clase de refuerzo
■ Flexibilidad en la adaptación de la geometría de las superficies (vigas, pilares, chimeneas, muros, silos).
■ Baja densidad para el peso adicional mínimo.
■ Económico comparado con técnicas tradicionales de refuerzo.
Ensayos
Certificados/Normativa Polonia : Aprobación Técnica ITB AT-15-5604/2011 Polonia : Aprobación Técnica IBDiM Nr AT/2008-03-0336/1 USA: ACI 440. 2R-08, Guía para el diseño y construcción de refuerzo de estructuras de hormigón armado con sistemas a base de fi bra de carbono pegados externamente, Julio 2008. Reino Unido: Concrete Society Technical Report No 55, Guía de diseño para refuerzo de estructuras de hormigón con materiales compuestos, 2012.
Datos de Producto
Forma
Tipo de Fibra Fibras de carbono de resistencias medias
Composición del tejido Orientación de la fibra: 0º (unidireccional)
Urdimbre: Fibras de carbono 93%
Trama: E-Glass 3%
Punto de tejido: Punto de poliéster 2%
Adhesivo : Polvo epoxi 2%
Hoja de Datos del Producto
Edición 21/07/2014
Identifi cación n.º 2.7.5

Presentación Longitud del tejido Ancho del tejido
1 rollos en caja de cartón 100 m 300 mm
Almacenamiento Condiciones de almacenamiento/ Conservación
24 meses desde la fecha de fabricación en sus envases de origen bien cerrados y no deteriorados en un lugar seco a temperaturas de entre +5°C y 35°C.
Protegerlo de la acción directa del sol.
Datos Técnicos
Peso 309 g/m2 ± 15 g/m2 (contenido en fibra)
Espesor de diseño
del tejido
0.171 mm (sección neta en fibras)
Densidad de fibras 1.81 g/cm3
Propiedades Mecánicas/ Físicas
Propiedades de la fibra seca
Valores en la dirección longitudinal de las fi bras (según la ASTM D4018) Módulo Elástico Valor mínimo 242’000 N/mm2 Resistencia a tracción Valor mínimo 3’800 N/mm2
Alargamiento a rotura 1.43%
Propiedades del laminado (relacionado con el espesor de fibra)
Valores en la dirección longitudinal de la fi bra (de acuerdo a EN 2561*)
Una capa, 10 muestras por serie de ensayos
Espesor del laminado (nominal) 0,171mm
Sección de diseño de cruce por 1000 mm de ancho 171 mm2
Módulo Elástico Media 235 kN/mm2
Característica 200 kN/mm2
Resistencia a tracción Media 3000 N/mm2
Característica 2400 N/mm2
* modificación muestra de 50 mm
Valores de Diseño La tensión de diseño tiene que ser determinada de acuerdo a la correspondiente norma de diseño.
Los valores indicados se refieren a la impregnación con la resina Sikadur® 330
Resistencia a tracción Media 513 kN/m
Característica 410 kN/m
Resistencia a tracción Media 161 kN/m
para una elongación Característica 137 kN/m
de 0,4 %
Resistencia a tracción Media 241 kN/m
para una elongación Característica 205 kN/m
de 0,6 %
Información del Sistema
Estructura del Sistema La configuración del sistema como se describe a continuación debe ser respetada y no se debería modificar.
– Imprimación del hormigón- Sikadur 330
– Resina de impregnación/laminación- Sikadur 330
– Tejido de refuerzo estructural- SikaWrap 300 C NW
Propiedades detalladas de la resina, detalles de aplicación del tejido e información
general están referidos en la Hoja de Datos de Producto del Sikadur 330.

Detalles de aplicación
Consumo Aplicación en seco con Sikadur 330
Impregnación de la primera capa incluida la imprimación: 1,0-1,5 Kg/m2
Siguientes capas: ~0,8 Kg/m2 (Sikadur 330), Consultar el Procedimiento de Ejecución del SikaWrap.
Calidad del soporte Resistencia a tracción mínima: 1.0 N/mm2 o la que se especifi que en el diseño del refuerzo.
Consultar el Procedimiento de Ejecución del SikaWrap.
Preparación del soporte El hormigón debe limpiarse y prepararse para lograr una superfi cie sin contaminantes ni o lechadas de cemento, texturada y con el poro abierto.
Consultar el Procedimiento de Ejecución del SikaWrap.
Instrucciones de Aplicación
Método de aplicación El tejido se puede cortar con tijeras especiales o con un cuchillo. ¡No doblar el tejido!
SikaWrap 300 C NW se aplica empleando procesos de aplicación en seco o en húmedo.
Consultar el Procedimiento de Ejecución del SikaWrap
Notas de Aplicación / Limitaciones
Este producto sólo puede aplicarse por profesionales especializados.
El tejido SikaWrap 300 C NW se debe cubrir con resina Sikadur durante el proceso de impregnación y laminación para asegurar el máximo pegado y durabilidad.
Para mantener la compatibilidad del sistema no cambiar ninguna de sus partes.
El SikaWrap 300 C NW puede/debe ser cubierto con una capa cementosa o un recubrimiento por estética o por protección. La elección del tipo de recubrimiento

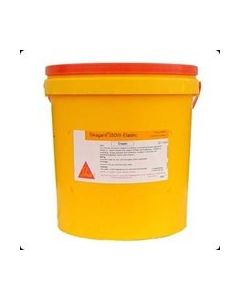

dependerá de los requisitos de exposición. Para protegerlo de los rayos UV utilizar Sikagard®-550 Elastocolor ES.
Consultar el Procedimiento de Ejecución del SikaWrap

Nota Todos los datos técnicos indicados en esta Hoja de Datos de Producto están basados en ensayos de laboratorio. Pueden variar por circunstancias que se escapan a nuestro control
Instrucciones de Seguridad e Higiene
Para cualquier información referida a cuestiones de seguridad en el uso, manejo, almacenamiento y eliminación de residuos de productos químicos, los usuarios deben consultar la versión más reciente de la Hoja de Seguridad del producto, que contiene datos físicos, ecológicos, toxicológicos y demás cuestiones relacionadas con la seguridad.
Notas Legales Esta información y, en particular, las recomendaciones relativas a la aplicación y uso final del producto, están dadas de buena fe, basadas en el conocimiento actual y la experiencia de Sika de los productos cuando son correctamente almacenados, manejados y aplicados, en situaciones normales, dentro de
su vida útil, de acuerdo a las recomendaciones de Sika. En la práctica, las posibles diferencias en los materiales, soportes y condiciones reales en el lugar de aplicación son tales, que no se puede deducir  de la información del presente documento, ni de cualquier otra recomendación escrita, ni de consejo alguno ofrecido, ninguna  garantía en términos de comercialización o idoneidad para propósitos particulares, ni obligación alguna fuera de cualquier relación legal que pudiera existir. El usuario de los productos debe realizar las pruebas para comprobar su idoneidad de acuerdo al uso que se le quiere dar. Sika se reserva el derecho de cambiar las propiedades de sus productos. Los derechos de propiedad de terceras partes deben ser respetados. Todos los pedidos se aceptan de acuerdo a los términos de nuestras vigentes Condiciones Generales de Venta y Suministro
