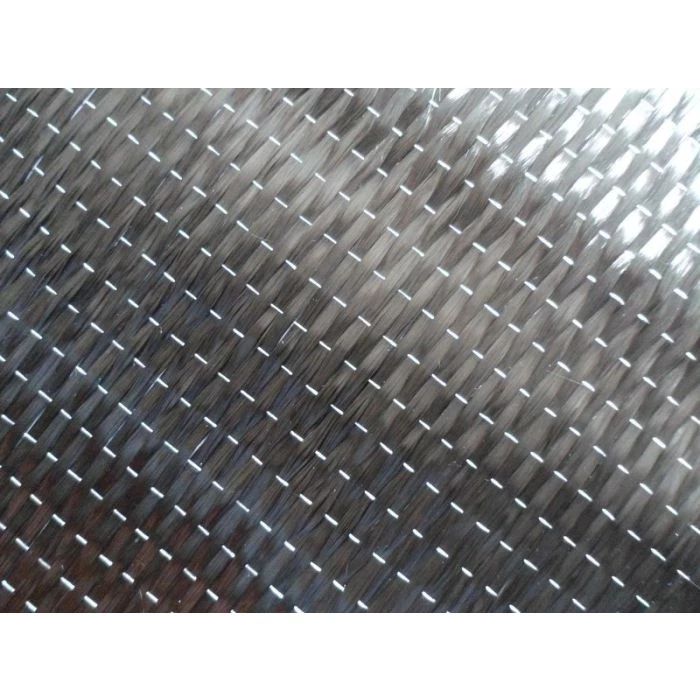

SikaWrap 230 C Tejido a base de fibra de carbono para refuerzo estructural
Descripción del Producto
SikaWrap 230 C es un tejido unidireccional a base de fibra de carbono para su aplicación por proceso seco ó húmedo.
Usos

Refuerzos de elementos o estructuras de hormigón armado, fábrica de ladrillo y madera para incrementar su capacidad portante a flexión y cortante.
■ Mejora del comportamiento de muros de fábrica de ladrillo frente al seísmo.
■ Reposición de barras de armadura.
■ Incremento de la resistencia y ductilidad de pilares.
■ Incremento de la capacidad de carga de los elementos estructurales
■ Cambios de usos de la estructura.
■ Defectos constructivos del diseño estructural.
■ Movimiento sísmico.
■ Mejora de la capacidad de servicio.
■ Mejora estructural por adaptación a normativas actuales.

Características/Ventajas

■ Fabricado con una trama especial de fi bras que consigue una gran estabilidad dimensional (proceso en caliente).
■ Uso multifuncional para cada clase de refuerzo
■ Flexibilidad en la adaptación de la geometría de las superfi cies (vigas, pilares, chimeneas, muros, silos).
■ Disponibilidad de varios anchos de tejido para la optimización de las aplicaciones.
■ Baja densidad para el peso adicional mínimo.
■ Económico comparado con técnicas tradicionales de refuerzo.

Ensayos
Certificados/Normativa Francia: CSTB-Avis Technique 3/ 10-669 Sika CarboDur E/ Sika Wrap Slovaquia : TSUS, Building Testing and research institutes, Aprobación técnica TO-09/0080 :2009 Polonia : Aprobación Técnica ITB AT-15-5604/2011 Polonia : Aprobación Técnica IBDiM Nr AT/2008-03-0336/1 USA: ACI 440. 2R-08, Guía para el diseño y construcción de refuerzo de estructuras de hormigón armado con sistemas a base de fibra de carbono pegados externamente, julio 2008.
Reino Unido: Concrete Society Technical Report No 55, Guía de diseño para refuerzo de estructuras de hormigón con materiales compuestos, 2012 (UK).
Datos del Producto
Forma
Tipo de fibra Fibras de carbono de resistencias medias.
Composición del tejido Orientación de las fibras: 0° unidireccional
Urdimbre: Fibras de carbono (99% del peso total)
Trama: Fibras termoplásticas fi jadas por calor (1% del peso total)
Presentación Longitud del tejido Ancho del tejido 1 rollo empaquetado en una caja de cartón.
≥ 50 m 300 mm
Almacenamiento Condiciones de almacenamiento/
Conservación
24 meses desde la fecha de fabricación en sus envases de origen bien cerrados y no deteriorados en un lugar seco a temperaturas de entre +5°C y 35°C.
Protegerlo de la acción directa del sol.
Datos Técnicos
Peso 235 g/m2 ± 10 g/m2 (contenido en fibra)
Espesor de diseño de tejido
0,129 mm (sección neta de fi bras).
Densidad de fibras 1,82 g/cm3
Propiedades Mecánicas/Físicas
Propiedades de la fibra en seco
Valores en la dirección longitudinal de la fibra (de acuerdo a ISO 10618)
Módulo Elástico Valor Mínimo 230.000 N/mm2
Resistencia a tracción Valor Mínimo 4.000 N/mm2
Alargamiento a rotura 1,7 %
Propiedades del laminado  (en relación al espesor de fibra)
Valores en la dirección longitudinal de la fi bra (de acuerdo a EN 2561*)
Una capa, 27 muestras por serie de ensayo
Espesor del laminado (nominal) 0,129 mm
Area de diseño para un ancho de 1000 mm 129 mm2
Módulo Elástico Media 225 kN/mm2
Característica 220 kN/mm2
Resistencia a tracción Media 3500 N/mm2
Característica 3200 N/mm2
Valores de Diseño La tensión de diseño tiene que ser determinada de acuerdo a la correspondiente norma de diseño.
Los valores indicados se refi eren a la impregnación con la resina Sikadur 330
Resistencia a tracción Media 452 kN/m
Característica 413 kN/m
Resistencia a tracción Media 116 kN/m
(para una elongación de Característica 114 kN/m
0,4 %)
Resistencia a tracción Media 174 kN/m
(para una elongación de Característica 170 kN/m
0,6 %)
Información del Sistema
Estructura del sistema La confi guración del sistema como se describe a continuación debe ser respetada y no se debería modificar.
Imprimación del hormigón- Sikadur 330
Resina de impregnación/laminación- Sikadur 330
Tejido de refuerzo estructural- SikaWrap 230 C.
Propiedades detalladas de la resina, detalles de aplicación del tejido e información general están referidos en la Hoja de Datos de Producto del Sikadur  330.

Detalles de Aplicación
Consumo Depende de la rugosidad del soporte:
– Impregnación de la primera capa incluida la imprimación: ~ 0,8 – 1,2 Kg/m2
(Sikadur 330).
– Impregnación de las siguientes capas: ~ 0,7 Kg/m2 (Sikadur 330).
Consultar el procedimiento de ejecución del SikaWrap
Calidad del soporte Requisitos específicos
Resistencia a tracción mínima del soporte: 1.0 N/mm2 o la que se especifique en el diseño del refuerzo.
Consultar el procedimiento de ejecución del SikaWrap®.
Preparación del soporte El hormigón debe limpiarse y prepararse para lograr una superficie sin contaminantes ni o lechadas de cemento, texturada y con el poro abierto.
Consultar el Procedimiento de Ejecución del SikaWrap E.
Instrucciones de Aplicación Método de aplicación/ Herramientas
El tejido se puede cortar con tijeras especiales o con un cuchillo. ¡No doblar el tejido!
SikaWrap 230 C se aplica empleando procesos de aplicación en seco.
Consultar el procedimiento de ejecución del SikaWrap  E.
Notas de aplicación/ Límites
Este producto sólo puede aplicarse por profesionales especializados.
El tejido SikaWrap®-230 C se debe cubrir con resina Sikadur® durante el proceso
de impregnación y laminación para asegurar el máximo pegado y durabilidad.
Para mantener la compatibilidad del sistema no cambiar ninguna de sus
partes.
El SikaWrap 230 C puede/debe ser cubierto con una capa cementosa o un recubrimiento por estética o por protección. La elección del tipo de recubrimiento dependerá de los requisitos de exposición. Para protegerlo de los rayos UV utilizar Sikagard 550 Elastocolor ES.
Consultar el procedimiento de ejecución del SikaWrap  E
Nota Todos los datos técnicos indicados en esta Hoja de Datos de Producto están basados en ensayos de laboratorio. Pueden variar por circunstancias que se escapan a nuestro control.
Instrucciones de Seguridad e Higiene
Para cualquier información referida a cuestiones de seguridad en el uso, manejo, almacenamiento y eliminación de residuos de productos químicos, los usuarios deben consultar la versión más reciente de la Hoja de Seguridad del producto, que contiene datos físicos, ecológicos, toxicológicos y demás cuestiones relacionadas con la seguridad.
