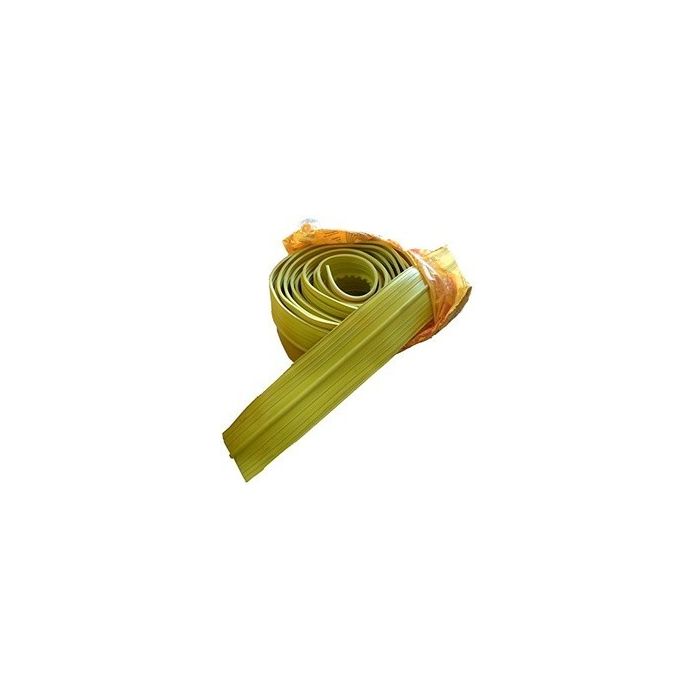

Sika Waterbar DR-21 15 m

Sika Waterbars
Perfiles waterstop de PVC para el sellado de juntas
Descripción del Producto
Sika Waterbars son perfiles waterstops flexibles basados en PVC plastificado, especialmente fabricados para sellado de juntas de hormigonado y con movimiento creadas en el hormigón. Están disponibles en diferentes tamaños y tipos de acuerdo a su uso.

Usos

Sika Waterbars son utilizadas para la impermeabilización de juntas de hormigonado y con movimiento en estructuras de hormigón que retengan agua como embalses, canales, depuradoras de agua, presas, piscinas, etc. Además de la construcción estanca de muchos edificios donde existen grandes sótanos, aparcamientos subterráneos, trenes subterráneos, diques, etc

Ventajas/Características

■ Alta calidad de PVC para larga durabilidad.
■ Adecuada para lastas presiones de agua.
■ De fácil soldadura en obra
■ Disponibles en diferentes tamaños y tipos, dependiendo de la aplicación.
Ensayos
Certificados/Normas Sika®-Waterbars ha sido ensayada de acuerdo a:
BS 903, BS 2571 (May 2006)
DIN 18541, Part 2 (12.04.05)
U.S. Corps of Engineers: CRD-C 572-74 (May 2006)
ASTM D 412-75 (04.07.00)
ASTM D 638 (06.05.01)
Datos del Producto
Forma
Apariencia/Color
Para juntas de hormigonado Tipos V, AR Gris-negra
Para juntas con movimiento Tipos DR Amarilla
Presentación Rollos de 10 m
Rollos de 15 m
En función del tipo y tamaño.
Hoja de Datos de Producto

Tipos
Usos Tipo Anchura m
Longitud de rollo m
Espesor nominal
Mm (± 10%)
Presión de agua
Resistencia en m
Juntas de hormigonado Waterbars colocadas
interiormente Instalación en el centro de la estructura de hormigón. Fácil anclaje de los perfiles Sika
Waterbars para refuerzo con
clips especiales de fi jación
V-20 20 30 3,0 - 7,0 15
V-32 32 30 2,5 -5,5 25
Waterbars colocadas en superficie Instalación en la superficie de las estructuras de hormigón
AR-20+ 20
Juntas con movimiento
Máx. 10 mm de dilatación y
5 mm de movimiento a
cortante DR-21+ 21 15 3.5 5
La resistencia de presión de agua para cada waterbars como se muestra en las tablas son cifras indicativas sobre la base de la experiencia y con sujeción a una colocación adecuada de la Waterbars en el hormigón.
Las cifras sólo indican la resistencia a la presión de agua de Sika Waterbars.
Uniones/ Piezas especiales:
Está disponible una amplia gama de piezas estándar de empalme para uniones. Todas tienen 30 cm ala libre, lo que permite una fácil la soldadura a tope en el
lugar de trabajo. Para el suministro de piezas especiales se requieren planos, que especifiquen los detalles y las mediciones exactas.
Tipos de uniones:
– Pieza de cruz plana
– Pieza de cruz vertical
– Pieza en T plana
– Pieza en T vertical
– Pieza en L plana
– Pieza en esquina vertical (patas en cara interna o cara externa)
Tipos de Waterbars especiales (disponibles bajo pedido):
– Waterbars resistentes a aceites o betunes.
– Waterbars- NBR
– Waterbars de poliolefi nas
– Pueden fabricarse otros tipos de Waterbars especiales y otros productos por encargo a petición de nuestros clientes .
Almacenamiento Condiciones de almacenamiento/
Conservación 60 meses desde la fecha de fabricación almacenados en sus envases de origen, bien cerrados y consevados en un lugar seco a temperatura no superior a 30°C. Proteger de los rayos UV.
Datos Técnicos
Composición química Cloruro de polivinilo plastifi cado (PVC-p).

Densidad ~ 1,4 g/cm3 (± 0,1 g/cm3 )
Temperatura de servicio -35ºC a +55ºC
Propiedades Mecánicas/Físicas
Resistencia a tracción Waterbars para juntas de hormigonado: > 10 N/mm2 (DIN 53455)
Waterbars para juntas con movimiento: > 10 N/mm2 (DIN 53455)
Resistencia a desgarro Waterbars para juntas de hormigonado: > 12 N/mm (DIN 53507 A)
Waterbars para juntas con movimiento: > 12 N/mm (DIN 53507 A)
Dureza Shore A Waterbars para juntas de hormigonado: 70 ± 5 (Tipo Forte: 80± 5) (DIN 53455)
Waterbars para juntas con movimiento: 70 ± 5 (DIN 53455)
Alargamiento a rotura Waterbars para juntas de hormigonado: > 200 % (DIN 53455)
Waterbars para juntas con movimiento: > 300 % (DIN 53455)
Resistencia
Resistencia química Exposición Permanente: Agua, agua de mar y aguas residuales a temperatura de 23°C.
Exposición Temporal: Álcalis inorgánicos diluidos, ácidos minerales y aceites minerales.
Resistencia a álcalis Aprobado de acuerdo con la norma CRD-C 572-65 (Cuerpo de ingenieros de EEUU).
Información del Sistema
Instrucciones de Aplicación
Método de aplicación/
Herramientas
Waterbars colocadas internamente:
Colocación en el centro de las estructuras. Fácil colocación de Sika waterbars con clips especiales de fijación (5 piezas por m)
Waterbars superficiales:
Colocación en la superfi cie de los encofrados o sobre la superfi cie del soporte/haciendo estanco el hormigón de las estructuras.
Soldadura:
Sika Waterbars se fabrican con PVC termoplástico, y por lo tanto puede ser soldado con facilidad con calor. Los extremos deben estar asegurados en unas abrazaderas o forros de soldadura (disponibles para cada tipo) y cortados con precisión.
A continuación deben calentarse los bordes cortados con el equipo de soldadura adecuado (también disponible), hasta que aparece una franja de PVC fundida.
El equipo de soldadura se retira e inmediatamente se unen las terminaciones presionando firmemente.
La temperatura de soldadura es ~ 200°C.
Notas de aplicación/ Limitaciones
Ante situaciones con presión negativa no utilizar las waterstops de superficie. Nota Todos los datos técnicos de esta Hoja de Datos de Producto están basados en
ensayos de laboratorio. Los datos reales pueden variar debido a circunstancias que escapan de nuestro control.
Restricciones Locales
Tenga en cuenta que, como resultado de regulaciones locales específicas el funcionamiento de los productos pueden variar de país a país. Por favor, consulte las hojas técnicas locales de los productos para la descripción exacta de los campos de aplicación.
Instrucciones de Seguridad e Higiene
Para obtener información y asesoramiento sobre la manipulación, almacenamiento y eliminación de químicos productos, los usuarios deben referirse a la última hoja de seguridad que contiene los datos de seguridad físicos, ecológicos, toxicológicos y otros estudios
