Sika Tricosal KAB

Sika Tricosal KAB
Cinta termoplástica para la impermeabilización de juntas de retracción y de hormigonado
Descripción del Producto
Sika Tricosal KAB son perfiles termoplásticos de PVC-p diseñados para la impermeabilización de juntas de hormigonado o de retracción.

Ventajas/Características

■ Altas resistencias mecánicas
■ Resistente a las sustancias presentes en el ambiente del hormigón
■ Resistente a un amplio espectro de agentes químicos (pueden ser necesarios ensayos especiales)
■ Sección robusta para un fácil manejo en obra
■ Fácil colocación. La junta KAB puede ser fi jada o colocada sin necesidad de abrazaderas para sellar juntas de hormigonado entre losa y pared
■ Soldable
Principios de uso Diseño e instalación de acuerdo a Normativa Alemana (abP)

Usos

Sika Tricosal KAB está diseñado para su uso en obras con hormigón impermeable, con hormigón realizado in situ o en paredes huecas.

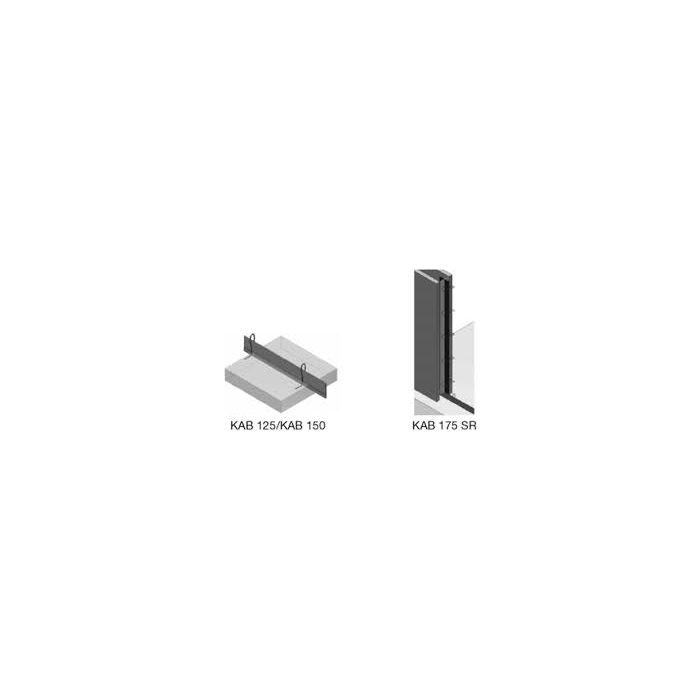

■ KAB 125, KAB 150: Impermeabilización de juntas de hormigonado en suelo/pared.
■ KAB 175 S: para juntas de hormigonado pared/ pared
Usado conjuntamente con un sistema de impermeabilización:
KAB 125 o KAB 150 para las juntas de hormigonado en suelo/ pared con el KAB 175 S en las juntas de hormigonado pared/ pared.
Ejemplos de aplicaciones:
Construcción de edificios residenciales, edifi cios públicos, aparcamientos subterráneos, depósitos

Ensayos
Normativa/Directivas De acuerdo a normativa alemana ( abP)
Cumple con los procedimientos de soldadura
Recomendado el aparato de soldadura SG 320 L
Cumple los procedimientos de ejecución
Certificados/Autorizaciones
Certificado del fabricante, otras certifi caciones según acuerdos Cumple con el acuerdo ÜH
Datos del Producto
Base Química PVC-P NB ( no resistente a betún) eslatomerico y perfil hidrofílico
Apariencia/Color Negro.
Presentación

■ KAB 125, KAB 150: caja con rollo de 25 m con 50 piezas de anclaje
■ KAB 175 S: caja con rollo de 25 m
Almacenamiento Condiciones de almacenamiento /
Conservación
Los rollos deben almacenarse en el envase original; en posición horizontal y en lugar fresco y seco.
Deben protegerse de la luz directa del sol, rayos UVA, calor, lluvia, nieve y hielo.
Propiedades Mecánicas
Dureza Shore A 83 ± 5 DIN 53505
Resistencia a tracción ≥ 8 MPa DIN EN ISO 527-2
Elongación a rotura ≥ 200 % DIN EN ISO 527-2
Comportamiento a  bajas temperaturas
(-20ºC)
Elongación a rotura ≥ 100 % DIN EN ISO 527-2
Comportamiento al fuego
Clase B2 DIN 4102-1

Tipos
Tipo Sección Presión
hidrostática [bar] Espesor del elemento
constructivo [mm]
KAB 125 2 ≥ 240
KAB 150 2 ≥ 240
KAB 175 S
con perforaciones en los bordes para su fijación 2 ≥ 240
Usos especiales Para usos especiales de temperatura y/o resistencias químicas, de materias definidas en la DIN 4033, se deben realizar ensayos previos.
Información del sistema
Generalidades Para combinar las bandas KAB en obra se deben de seguir las indicaciones de la DIN V 18197. Se recomienda realizar todas las piezas especiales en fábrica para reducir así al mínimo realizarlas in situ.

Producción de fábrica de piezas especiales
Fabricación estándar de piezas sueltas o de combinaciones de bandas. Formas estándar (es posible realizar piezas especiales)
Pieza plana en L Perfi l expansivo en el interior Pieza plana en L Perfi l expansivo en el exterior Pieza con codo a 90º
Pieza en T en ángulo recto Pieza en T combinada
KAB 125 con KAB 175 S
KAB 150 con KAB 175 S
Alternativa para unir en obra:
Soldar
Fijado (abrazaderas KS 12 / KS 15)
Pegar (con adhesivo de 2 componentes
como el SikaBond Q300)
Pieza en cruz, soldada, combinación entre D 320/ KAB
La longitud de los sistemas de juntas: hasta 25 m (suma de todas las longitudes individuales)
Sistema de bandas para juntas (ejemplo)

Documentación

■ Certificados de trabajo (otros certifi cados se deben de aprobar antes).
■ Certificado del acuerdo ÜH.
■ Detalles de las partes del sistema con las dimensiones del sistema indicadas.
Manipulación e Instalación
■ Antes del trabajo con el producto.
■ Transporte cuidadoso hasta la obra.
■ Trabajar con temperaturas de las bandas ≥ 0°C.
■ Evitar que se dañen las bandas.
■ Almacenamiento en lugar plano y con medios para transportarlo de forma manual.
Ejemplo de colocación:
■ Proteger hasta que se realice el hormigonado.
■ Proteger las bandas que queden sin tapar.
■ Limpiar las bandas antes del hormigonado.
■ Asegurar que tras el hormigonado no han quedado huecos ni cavidades entre la banda y el hormigón.
■ Compruebe que no se han dañado las bandas y si así fuera repárelas inmediatamente.

Uso en obra
KAB 125/ KAB 150
Soldadura en obra
KAB 125/ KAB 150
Fijación de las bandas
■ Siga las instrucciones del aparato de soldadura
■ Compruebe que la temperatura ambiental es de al menos +5°C y es un día seco
■ La soldadura de las bandas la debe realizar personal formado con experiencia.
La formación de los operarios se debe de haber realizado en los últimos dos años en Sika Deutschland GMBH, Illertissen.
Deben respetarse los requisitos y limitaciones de la norma DIN V 18197 enlas uniones.
La plantilla de soldadura utilizada tiene que permitir una soldadura en la totalidad de la sección transversal de la waterstop; controlar la temperatura y la presión.
Una vez la unión se haya enfriado ( aprox. 30´despues de la soldadura), el sistema está terminado y puede ser instalado.
Pueden ser necesarios pasos adicionales en función de las necesidades y forma de la waterstop.
Los pasos para realizar una correcta soldadura son los siguientes:
1. Corte las bandas, dejando un corte recto y con un ángulo recto
2. Suelde a hueso con el aparato de soldadura SG 320 L o en casos especiales con un aparato manual:
Proceso de soldado:
Retirar primero el perfil hidrofílico del waterstop y asegurarse que no entra en contacto con la espada de soldadura.
Alineación Calor/fusión
Emparejar Junta
Enfriar (a temperatura ambiente- No usar refrigerante)
3. Insertar de nuevo el perfi l hidrofílico
4. Comprobar y proteger la soldadura tanto como sea necesario.
5. Tras el enfriado, aproximadamente tras media hora, la soldadura
debe estar lista y ser resistente.
Los pasos de trabajo se deben de realizar para todo tipo de bandas y se
deben realizar tal y como se describen en las guías de soldadura.
Las guías de soldadura tienen en cuenta las características de cada aparato
de soldadura y se deben seguir.
Los trabajos de soldadura están sujetos a normativas locales de Seguridad
y salud.
La realización de cada una de las piezas soldadas necesita al menos aproximadamente
0,5 -1,0 hora, y se deben terminar correctamente para poder
continuar con los trabajos.
Para realizar la soldadura a hueso con el aparato de soldadura manual se
necesitan dos personas.
Es posible realizar las uniones con waterstops internas mediante soldado
manual con una persona.
Los solapes puede realizarlos una única persona con un soldador manual.
Realización de uniones mediante las fi jaciones:
Solaparemos con una abrazadera adecuada para la estanqueidad al agua,.
Solape de aproximadamente 20 mm y nivelar de forma precisa.

KAB 175 S
KAB 125 ó KAB 150
con KAB 175 S
Pieza en forma de T
En ningún caso se debe fi jar mecánicamente esta cinta. En caso de ser necesario
unir dos bandas, se deberán soldar entre sí con la máquina de soldadura
SG 320 L.
Soldadura:
Realizar la soldadura del solape con un aparato de soldadura
o con una máquina de aire caliente, solapando a 2,5 cm
aproximadamente
Fijación:
Solapar aproximadamente 3 cm para fi jar con una abrazadera
con junta estanca para el agua
Pegado:
Solapar aproximadamente 4 cm y pegar con el SikaBond
Q300, adhesivo bicomponente con un corto tiempo de reacción,
con bridas
Aparatos de Soldadura (en alquiler)
■ Aparato de soldadura SG 320 L
■ Fijación KAB
El aparato de soldar es una aparato eléctrico por lo que se deben seguir las
reglas de seguridad según la BGV A 3.
Las guías del aparato de soldadura SG 320 L describen todos los pasos de
trabajo para realizar la soldadura de las bandas y se deben de seguir.
El aparato de soldadura debe de seguir las normativas locales para su uso.
Sika® Tricosal® KAB 7/9
730
Sika® Tricosal® KAB 8/9
Aparatos manuales y
herramientas
Corte Regla, metro, escuadra, rotulador, cuchilla
Cordón de soldadura con tira de
soldado Ø aprox 4mm Tijeras,
Utiles de soldar de 200 W
Ventilador de aire caliente
Inspección de la soldadura con el testeador de chispa de alta frecuencia
Información del Sistema
Material de soldado Cordón de soldadura de Ø aproximado 4 mm, aproximadamente 2,3 kg.
Productos
Complementarios/
Auxiliares
KAB 125, KAB 150:
Abrazaderas 25 piezas por caja
Fijaciones
KS 12 y KS 15 como elemento de unión
KAB 175 S:
Placas de montaje EH
Para su utilización en obra con una longitud de 1 m
