Sika Carbodur E-512

Sika CarboDur E Laminados de fibra de carbono pultrusionados para refuerzo estructural como parte del sistema Sika Carbodur

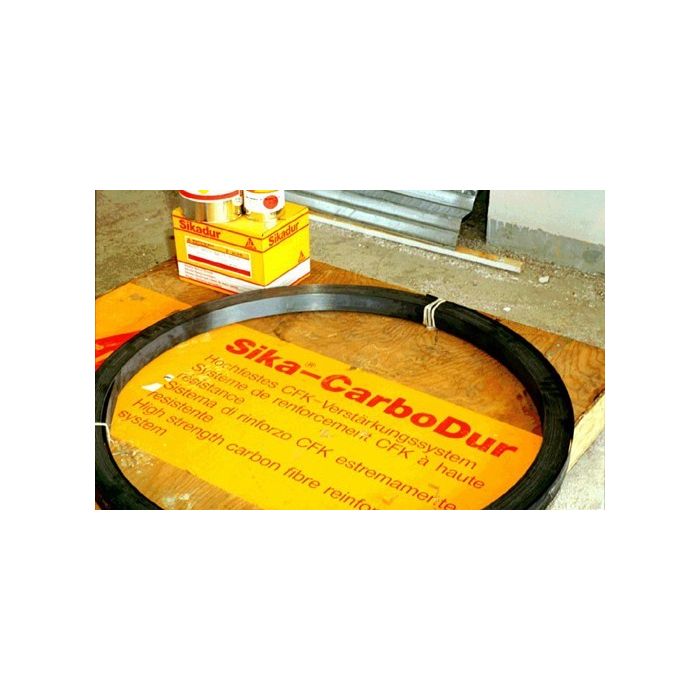

Descripción del Producto Los laminados Sika CarboDur E son polímeros armados con fibras de carbono pultrusionadas (CFRP) diseñados para el refuerzo de estructuras de hormigón, madera, mampostería, acero y estructuras de polímero de fibra reforzado. Los laminados Sika CarboDur E se pegan a la estructura como una armadura externa usando las resina epoxi Sikadur 30. Consultar la Hoja de Datos de Producto del adhesivo para ver más datos sobre el mismo.

Usos Los sistemas Sika CarboDur E se emplean para mejorar, incrementar o reparar estructuras por: Incrementos de cargas

■ Incremento de la capacidad resistente en losas, vigas y secciones de puentes.

■ Instalación de maquinaria pesada en edificios industriales.

■ Estructuras sometidas a vibraciones.

■ Cambios de uso de la estructura.

Daños de elementos estructurales debidos a:

■ Deterioro de los materiales originales de la estructura.

■ Corrosión de las armaduras

■ Accidentes en la estructura (impactos, terremotos, fuego)

Mejora de las condiciones de servicio

■ Disminución de flechas y deformaciones.

■ Corrosión de las armaduras con disminución de secciones útiles.

■ Reducción de la fatiga. Cambio del esquema estructural

■ Eliminación de muros o columnas.

■ Apertura de huecos en forjados para instalación de ascensores, escaleras. Resistencia a posibles sucesos

■ Incrementar la resistencia a terremotos, impactos, explosiones, etc.

Defectos de proyecto o construcción

■ Armadura insuficiente.

■ Defectos de ejecución.

Hoja de Datos del Producto Edición 01/09/2014 Identifi cación n.º 2.7.1 Versión n.º 1 Sika CarboDur E 326

Características/Ventajas

■ No se corroe

■ Muy altas resistencias

■ Excelente durabilidad y resistencia a la fatiga

■ Disponible en cualquier longitud, no requiere juntas.

■ Espesor total pequeño con fácil solape y cruce de laminados.

■ Fácil de transportar (rollos).

■ Muy fácil de instalar, especialmente en techos (sin fijación temporal)

■ Requiere una preparación mínima del laminado

■ Los extremos del laminado están limpios sin fibras al descubierto gracias al proceso de pultrusión.

■ Certificados disponibles de distintos países.

Datos de Producto Forma Apariencia/Colores Matriz de polímeros reforzada con fi bra de carbono, negro.

Presentación Longitudes disponibles de 5, 25 y de 100 m.

Tipos Laminados Sika Carbodur E Módulo de elasticidad 170.000 N/mm2 Tipo Ancho Espesor Sección Sika® CarboDur E-512 50 mm 1,2 mm 60 mm2 Sika CarboDur E-812 80 mm 1,2 mm 96 mm2 Sika® CarboDur E-1014 100 mm 1,4 mm 140 mm2 Sika CarboDur E-1214 120 mm 1,4 mm 168 mm2 Almacenamiento Condiciones de almacenamiento/ Conservación Ilimitada si no hay exposición directa al sol, en condiciones secas a temperaturas inferiores a los 50°C. Transporte: sólo en el embalaje original o protegido contra cualquier daño mecánico.

Datos Técnicos Densidad 1.55 g/cm3 Contenido volumétrico de fibra ≥ 70% Propiedades Mecánicas/ Físicas Módulo Elástico Valores en la dirección longitudinal de la fi bra Valor Medio > 180.000 N/mm2 Valor Mínimo 165.000 N/mm2 Resistencia última característica Valores en la dirección longitudinal de la fi bra Valor Medio > 2300 N/mm2 Valor Mínimo 2250 N/mm2 Elongación de rotura ~ 1,30 % Información del Sistema Estructura del Sistema La confi guración y construcción del sistema debe realizarse como se describe y no cambiarse. Adhesivo de resina: Sikadur®-30 Laminados de carbono de refuerzo estructural- Sika® CarboDur® E Ver Hoja de Datos de Producto de Sikadur®-30 y el Procedimiento de Ejecución del Sika® CarboDur® E. Consumo Ancho del laminado Sika® Carbodur® Consumo de Sikadur®-30 50 mm 0,25-0,35 kg/m 80 mm 0,40-0,55 kg/m 100 mm 0,55-0,80 kg/m 120 mm 0,65-1,00 kg/m Sika® CarboDur® E 2/4 327 2.7.1

Calidad del soporte Laminados Sika® CarboDur® E adheridos externamente a la superfi cie del hormigón: La resistencia al arrancamiento mínima recomendada tras la preparación de la superfi cie debe ser: -Medio: 2,0 N/mm2 -Mínimo: 1,5 N/ mm2 La resistencia al arrancamiento después de preparar la superfi cie tiene que verificarse. Si estos valores no pueden ser alcanzados, consultar las Hojas de Datos de Producto del tejido SikaWrap® para buscar soluciones Sika® alternativas. El hormigón debe tener una edad mínima de 28 días (dependiendo de las condiciones de curado, del tipo de hormigón, etc). Laminados Sika® CarboDur® E adheridos externamente a otras soportes: Para la aplicación de los laminados Sika® CarboDur® E a otros soportes (ladrillo, piedra, madera, …etc) consultar el Procedimiento de Ejecución del Sika® CarboDur® E. Preparación del soporte El hormigón debe ser limpiado y preparado hasta obtener una superfi cie de poro abierto, limpia y sin contaminantes. Consultar el Procedimiento de Ejecución del Sika® CarboDur® Condiciones de Aplicación/Limitaciones Condiciones de Aplicación/Límitaciones Ver Hoja de Datos de Producto de Sikadur®-30 Instrucciones de Aplicación Método de aplicación/ Herramientas Ver Hoja de Datos de Producto de Sikadur®-30 Consultar procedimiento de ejecución del Sika® CarboDur® E. Condiciones de aplicación/Límites Un ingeniero con la formación apropiada debe ser el responsable del diseño del refuerzo. Esta aplicación es estructural por tanto se debe tener especial cuidado en seleccionar, para realizar los trabajos, aplicadores especializados y con experiencia. Los sistemas de refuerzo Sika® CarboDur® E deben protegerse de la exposición directa del sol, humedad y/o agua. Consultar el Procedimiento de Ejecución y las Hojas Técnicas de los materiales de revestimiento que pueden emplearse, en situaciones donde los sistemas vayan a estar total o parcialmente expuestos. La temperatura máxima de servicio es 50°C. Consultar procedimiento de ejecución del Sika® CarboDur® E. Nota: Para cualquier aclaración rogamos consulten con nuestro Departamento Técnico Protección frente al fuego Los laminados Sika® CarboDur® E requieren protección contra el fuego pueden ser protegidos con materiales resistentes al fuego. Nota Todos lo datos indicados en esta Hoja de Datos de Producto están basados en ensayos de laboratorio. Las medidas reales de estos datos pueden variar debido a circunstancias más allá de nuestro control. Instrucciones de Seguridad e Higiene Para cualquier información referida a cuestiones de seguridad en el uso, manejo, almacenamiento y eliminación de residuos de productos químicos, los usuarios deben consultar la versión más reciente de la Hoja de Seguridad del producto, que contiene datos físicos, ecológicos, toxicológicos y demás cuestiones relacionadas con la seguridad.
