Sistema SikaTack Panel
Sistema de pegado elástico para el montaje de paneles de fachada
Descripción del Sistema
Sistema de pegado de paneles para fachadas ventiladas.
Está formado por:
■ Adhesivo elástico SikaTack Panel.
■ La imprimación SikaTack Panel Primer, para reforzar la adherencia de la masilla adhesiva.
■ Cinta de doble cara SikaTack Panel-3
Con el Sistema SikaTack Panel los paneles de fachada se pueden fijar de una manera oculta a subestructuras preparadas para ello
Usos Fijación oculta mediante pegado de paneles para fachada ventilada, para:
■ Edificios residenciales y comerciales
■ Obras nuevas y rehabilitaciones
■ Obras de acabado interior
Características/Ventajas
■ Monocomponente, listo para su uso.
■ Fijación económica y rápida
■ Reparto uniforme de la tensión sobre todo el panel(sin picos de tensión)
■ Resistente a envejecimiento e intemperie.
■ Absorbe vibraciones y movimientos
■ Ofrece múltiples posibilidades de diseño de fachada.
■ La superficie de la fachada queda estética y fácil de mantener.
■ Libre de silicona
Ensayos
Certificados/Normativa Certifi cado Alemán «Deutsches Institut für Bautechnik» Berlin, Reg. N.º Z-108-408.
Nota: Los Paneles deben estar ensayados con anterioridad para confirmar su adecuación.
Nuestro Departamento Técnico puede ayudar en esta evaluación..

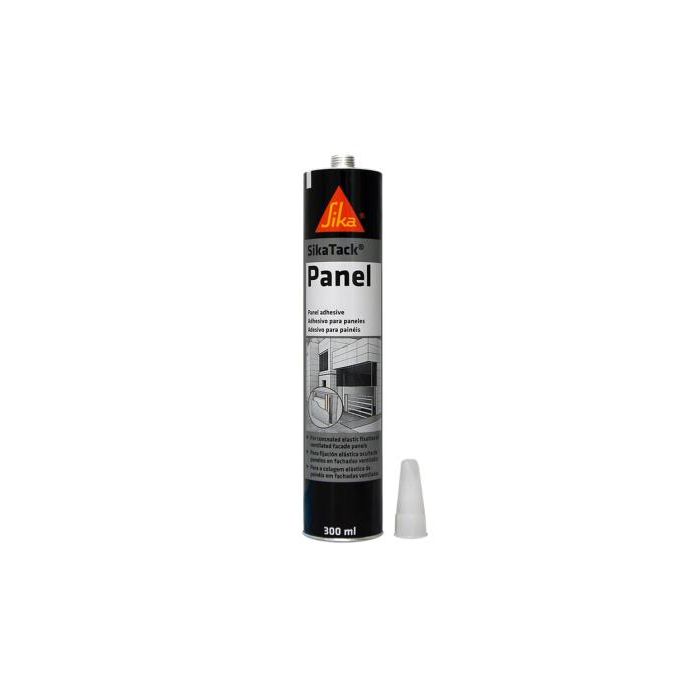

Descripción del Producto Adhesivo SikaTack Panel
Usos Adhesivo monocomponente para el sistema SikaTack Panel
Datos del Producto
Forma
Color Blanco marfil
Presentación Cartuchos de 310 cm3, 12 cartuchos por caja Salchichón de 600 cm3, 20 salchichones por caja Sistema
Almacenamiento Condiciones de almacenamiento/ Conservación
9 meses desde su fecha de fabricación en sus envases de origen bien cerrados y no deteriorados. En lugar fresco y seco, entre +10 y +25°C al resguardo de las heladas.
Datos Técnicos
Composición química Poliuretano monocomponente de curado por humedad
Densidad 1.18 kg/l (DIN 53 479)
Formación de Piel 20 min. (+23°C / 50 h. r.)
Velocidad de Curado 4 mm / 24h (+23°C / 50 h.r)
Temperatura de Servicio -40°C to +90°C
Clase de material B2 DIN 4102 part 1
Propiedades Mecánicas/Físicas
Resistencia a cortante ~ 2.00 Mpa
Resistencia a Tracción ~ 2.50 Mpa
Información del Sistema
Condiciones de Aplicación/Limitaciones
Temperatura Ambiente +5°C mín. / +35°C máx.
Descripción del Producto Productos para el tratamiento previo de los paneles
Usos Agentes de limpieza y pegado para optimizar la adherencia
Datos del Producto
Forma Sika Aktivator-205 SikaTack Panel Primer
Colores Claro, Incoloro Negro
Packaging Botellas de 1 l Botellas de 1 l
Almacenamiento Sika Aktivator-205 SikaTack® Panel Primer
Condiciones de almacenamiento/
Conservación
Desde la fecha de fabricación, en sus envases cerrados y no deteriorados, protegido de las heladas y la acción directa del sol, entre +10°C y +25°C. 12 meses 9 meses
Datos Técnicos Sika® Aktivator-205 SikaTack Panel Primer
Composición Química Promotor de adherencia diluido Resina epoxi pigmentada con disolventes en alcohol Densidad 0.80 kg/l 1.00 kg/l
Punto de Inflamación +14°C -4°C
Información del Sistema
Condiciones de Aplicación/Limitaciones
Temperatura Ambiente +5°C mín. / +35°C máx. +5°C mín. / +35°C máx.
Sistema SikaTack Panel 2/8
Descripción del Producto Cinta SikaTack Panel-3
Usos Cinta autoadhesiva de doble cara para la fi jación inicial de los paneles (hasta que el adhesivo está curado) y para conseguir que el espesor mínimo del adhesivo
sea 3 mm.
Datos del Producto
Forma
Color Gris
Presentación Rollos de 33 m, 25 rollos por caja
Almacenamiento Condiciones de almacenamiento/
Conservación
24 meses en sus envases bien cerrado y no deteriorados, al resguardo de las heladas y la acción directa del sol, entre +10°C y +25°C.
Datos Técnicos
Composición Química Espuma de polietileno de célula cerrada
Densidad 0.064 kg / l (DIN 51 757)
Espesor 12 mm
Dimensión 3.3 mm (+ 0.2 mm)
Temperatura de Servicio De -40°C a +70°C
Propiedades Físicas/Mecánicas
Resistencia a
compresión Desviación Resistencia a Compresión (ISO 844)
10% 22 kPa
25% 47 kPa
50% 120 kPa
Resistencia a cortante > 150 horas (1 kg / 25 x 25 mm) (FTM 2)
Resistencia a Tracción MD 25 N/15 mm, CD 20 N/15 mm (DIN 53 455)
Deformación a la Rotura MD 250%, CD 150% (DIN 53 455)
Resistencia a Pelado > 23 N/25 mm (180°C - 30 min.) sobre acero inoxidable (FTM 1)
Importante La resistencia a largo plazo se consigue únicamente con el adhesivo SikaTack Panel. No incluir los valores mecánicos de la cinta en los cálculos de resistencia requerida a largo plazo. La cinta se debe aplicar en toda la longitud de la subestructura.
Información del Sistema
Condiciones de Aplicación/Limitaciones
Temperatura Ambiente +10°C mín. / +35°C máx.
Estructura del Sistema Subestructura de Aluminio:
La subestructura debe ser aprobada por la Dirección Facultativa (perfi les en L, T , H o equivalentes) consistentes al menos de la aleación AlMgSi 0.5 F 22 de acuerdo con DIN 1748-1.
Subestructura de Madera:
Los rastreles deben estar hechos de pino o abeto, deben ser planos, lisos y tener un contenido de humedad máximo del 14 %, de acuerdo con DIN 1052.
La zona donde se vaya a poner el adhesivo no debe estar tratada. Las juntas entre rastreles individuales deben ser de, al menos 1 cm de ancho. Dimensiones y diseño:
Las dimensiones de la subestructura perpendicular dependen de la solución constructiva de la fachada. Las distancias entre rastreles se determinarán por los requerimientos de carga del panel usado.
Cada proyecto requiere un diseño específico.
Ejemplos:
Simple Múltiple
Anchura requerida de los rastreles de la subestructura para la utilización del sistema SikaTack Panel:
– Se debe pegar la altura total del panel.
Los valores permisibles calculados de capacidad de carga son:
– Anchura de Adhesivo: 10 mm
– Tensión de Tracción: ~ 0.15 Mpa
– Tensión de Cortante: ~ 0.12 Mpa (Factor de reducción S = 1.0)
Movimiento de Juntas:
Para un correcto diseño y dimensionamiento del sistema y para un correcto anclaje de la subestructura vertical de aluminio o madera, se deben seguir las reglas de buena práctica de la construcción.
Los rastreles verticales de aluminio o madera deben estar paralelos y lisos con objeto de conseguir una adherencia uniforme y libre de tensiones a los paneles.
Los paneles no se deben pegar en las juntas de la subestructura. Las distancias entre paneles en las juntas deben ser sufi cientes para evitar la compresión de los mismos debida a movimientos térmicos. Los datos del fabricante de los paneles se deben conjugar con el coefi ciente de expansión térmica de la subestructura.
Se deben dejar aberturas para ventilación en las partes superior e inferior del sistema.
Nota: Las confi guraciones de este sistema se deben cumplir tal y como han sido descritas y no se deben cambiar los detalles.
Calidad del Soporte Limpio, seco, homogéneo, libre de aceites y grasa, polvo, partículas sueltas o mal adheridas. Se deben eliminar pinturas, lechadas y otros revestimientos.
Se deben seguir las normas de la buena construcción Condiciones de Aplicación/Limitaciones Temperatura del soporte Durante 5 horas después del montaje, la temperatura no debe estar por debajo de +5°C.
Temperatura ambiente Mínimo +5°C / Máximo +35°C
Temperatura del Material
La temperatura de los materiales de construcción (paneles, subestructura, etc…) debe ser al menos 3°C superior al punto de rocío para evitar la condensación sobre las superficies.
Humedad del soporte Seco, el contenido de humedad de la madera < 14%.
Humedad relativa del aire Máximo 75 %.
Instrucciones de Aplicación
Método de aplicación/ Herramientas
Subestructuras de Aluminio:
– Limpiar con un estropajo abrasivo fino, por ejemplo Scotch Brite.
– Limpiar la superficie con un papel o papel humedecido con Sika Aktivator 205, haciendo movimientos en una sola dirección.(El papel sucio se debe remplazar).
– Dejar evaporar durante al menos 10 minutos.
– Agitar fuertemente el SikaTack Panel Primer ( Se debe oír el movimiento de la bola de acero en el interior del bote).
– Aplicar una fina capa de SikaTack Panel Primer uniformemente sobre toda la superficie con una brocha o esponja.
– Dejar evaporar durante al menos 30 minutos (máximo 8 horas)
Subestructuras de madera:
– Eliminar el polvo.
– Agitar fuertemente el SikaTack Panel Primer (Se debe oír el movimiento de la bola de acero en el interior del bote).
– Aplicar una fina capa de SikaTack Panel Primer uniformemente sobre toda la superficie con una brocha o esponja.
– Dejar evaporar durante al menos 30 minutos (máximo 8 horas)
Precauciones:
No utilizar el Sika Aktivator-205 cuando esté blanquecino. Tampoco usar cualquier Imprimación vieja, contaminada, gelifi cada o no homogénea. Las imprimaciones, cuando están endurecidas, sólo se pueden eliminar mecánicamente.
Sika Aktivator-205 deja una película heterogénea. Sólo se deben tratar las superficies que van a ser pegadas. Deben respetarse los tiempos de evaporación de los disolventes y limpiadores en todas las circunstancias. Se deben eliminar inmediatamente las salpicaduras sobre las superfi cies visibles con un paño limpio o papel limpiador.
Tratamiento Previo de los paneles:
– La superficie a pegar debe estar limpia, seca y sin grasa. Después de la aplicación de la Imprimación, se deben proteger las superficies de la suciedad, polvo, manchas, etc…
– Limpiar bien manualmente con estropajo o bien mecánicamente lijando las superficies a pegar.
- Aplicar el promotor de adherencia Sika Aktivator 205 con un trapo sin grasa o papel haciendo movimientos en una sola dirección (desechar los trapos sucios).
– Dejar evaporar durante al menos 10 minutos.
– Los paneles cerámicos y cementosos deben limpiarse siempre mediante lijado. Aspira la superficie después del lijado. Nota: No limpiar los paneles cerámicos y cementosos con Sika Aktivator-205.
– Agitar fuertemente el SikaTack Panel Primer ( Se debe oír el movimiento de la bola de acero en el interior del bote).
– Aplicar una fina capa de SikaTack Panel Primer uniformemente sobre toda la superficie con una brocha o esponja.
– Dejar evaporar durante al menos 30 minutos (máximo 8 horas).
Cumplir siempre con las instrucciones de los fabricantes de paneles en lo relativo a almacenamiento de los mismos. Evitar la exposición al calor y la acción directa del sol, previamente al pegado de los paneles.
Nota Importante:
Estas son instrucciones generales sobre tratamientos previos. Debido a la gran cantidad de paneles de fachada existentes, pueden necesitarse otros tratamientos adicionales o diferentes. Consultar siempre las instrucciones del fabricante de paneles
Aplicación de la cinta SikaTack Panel-3:
– Aplicar la cinta a todo lo largo del rastrel en vertical y paralelo a los bordes. No quitar la cinta protectora de momento.
Aplicación del Adhesivo:
– Aplicar el cordón del adhesivo, usando una boquilla triangular (8 mm de ancho, 10 mm de largo) a al menos 5 mm de distancia de la cinta y a un lado del rastrel.
– La aplicación se deberá hacer mediante pistola Sika manual o neumática.
Colocación del Panel:
Quitar el film protector de la cinta SikaTack Panel-3. Colocar cuidadosamente le panel en su sitio preciso y presionar firmemente hasta que el panel entre en contacto con la cinta de doble cara Nota Importante: El emplazamiento del panel debe completarse antes de que pasen 10 minutos después de la aplicación del adhesivo a los rastreles de la subestructura.
Limpieza de herramientas
Las herramientas se limpiarán inmediatamente después de su uso con Sika Colma limpiador. El material endurecido/ curado solo se puede eliminar por medios mecánicos.
Notas de aplicación/ Limitaciones
Este sistema sólo se puede ejecutar por personal especializado. Se recomienda siempre hacer ensayos primero.
Se deberá proteger la zona de trabajo del polvo y las inclemencias del tiempo.
Durante la aplicación la temperatura del aire deberá estar entre +5°C y +35°C.
La humedad relativa del aire no será mayor del 75% . Durante las 5 horas siguientes al montaje, la temperatura no debe caer por debajo de los +5°C. La temperatura de todos los elementos a pegar deberá estar 3°C por encima del punto de rocío para evitar la condensación en la superficie.
La aplicación del Sistema SikaTack Panel en interiores se deberá realizar sólo en habitaciones bien ventiladas. No se puede fumar durante la ejecución del trabajo, No aplicar SikaTack® Panel Primer cerca de una fuente de ignición.
Se deben rellenar partes diarios (ver página siguiente) y enviarlos antes de 7 días al suministrador Sika. Esta es la única manera de poder reclamar algún tipo de garantía. Las garantías serán en términos y condiciones generales.
Nota Todos los datos técnicos indicados en estas Hojas de Datos de Producto están basados en ensayos de laboratorio. Las medidas reales de estos datos pueden variar debido a circunstancias más allá de nuestro control.
Instrucciones de Seguridad e Higiene
Para cualquier información referida a cuestiones de seguridad en el uso, manejo, almacenamiento y eliminación de residuos de productos químicos, los usuarios deben consultar la versión más reciente de la Hoja de Seguridad del producto, que contiene datos físicos, ecológicos, toxicológicos y demás cuestiones relacionadas con la seguridad.
