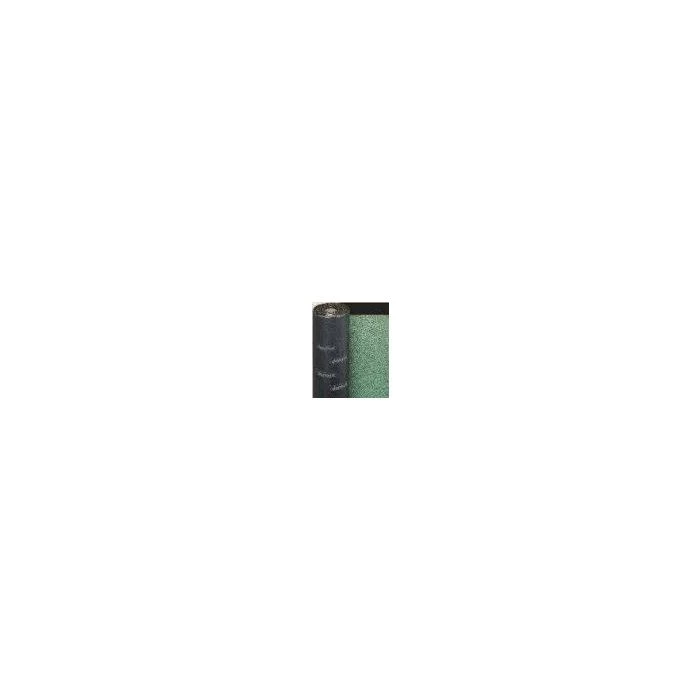

Lamina asfáltica ESTERDAN 50/GP POL VERDE JARDIN 8 m2

Pasa = Positivo o correcto    No pasa = Negativo    PND = Prestación no determinada    - = No exigible

Tolerancia de espesor de láminas = -0,3 mm, excepto láminas de espesor 2 y 2,4 mm con tolerancia =-0,2 mm.
Tolerancia de masa de las láminas: -5% (mínimo) y +10% (máximo) del valor nominal.

Cumple con las exigencias del Código Técnico de la Edificación.
Cumple con los requisitos de la norma UNE EN 13707.
Cumple con los requisitos de la norma UNE EN 13969.
Cumple con los requisitos del Marcado CE.
DIT 550/10 “ESTERDAN PENDIENTE CERO”.
DIT 567/11 “ESTERDAN – SELF DAN – POLYDAN ESTRUCTURAS ENTERRADAS”.
DIT 569/11 “POLYDAN TRAFICO RODADO”.

Uso recomendado:

- Lámina superior de membranas multicapa con autoprotección mineral para impermeabilización de cubiertas ajardinadas, intensivas y extensivas (membranas GA-2, GA-5 y GA-6 según la norma UNE 104-402/96).

Uso mejorado:

- El acabado mineral aporta a la lámina resistencia a los rayos UV, necesario en las impermeabilizaciones vistas. Por lo tanto esta lámina se puede utilizar como capa superior en membranas bicapa con protección pesada adheridas (membrana PA-8 según la norma UNE 104-402/96) sustituyendo a la lámina plastificada, en aquellos casos en que se prevea que va a transcurrir cierto tiempo entre ejecución de la impermeabilización y de la protección.
- Al disponer de un tratamiento anti-raíces esta lámina se puede utilizar como capa superior en membranas bicapa con protección pesada adheridas (membrana PA-8 según la norma UNE 104-402/96) sustituyendo a la lámina plastificada, en aquellos casos en que se prevea que la cubierta va a disponer distintos usos (peatones, jardín, vehículos, galerías de servicio, etc...).

Otros usos:

- Lámina impermeabilizante en trasdós exterior de muro.
- Membrana monocapa autoprotegida adherida para impermeabilización de cubiertas ajardinadas intensivas y extensivas (membrana GA-1 según la norma UNE 104-402/96).

La lámina ESTERDAN PLUS 50/GP ELAST. VERDE JARDÍN, al estar constituida por un mástico de betún modificado con polímeros elastómeros tipo SBS que mejora sustancialmente al resto de másticos bituminosos, aporta unas prestaciones muy superiores en comportamiento a altas y bajas temperaturas, elasticidad y resistencia al envejecimiento, lo que conlleva una mayor durabilidad de la lámina y una mayor seguridad de la membrana impermeabilizante.

La lámina ESTERDAN PLUS 50/GP ELAST. VERDE JARDÍN, al incorporar una armadura de fieltro de poliéster reforzado, presenta las siguientes ventajas que proporcionan beneficios concretos al sistema:

VENTAJAS
- Gran resistencia al desgarro.
- Gran resistencia a la tracción y gran elongación a la rotura.
- Gran resistencia al punzonamiento estático y dinámico.
- Imputrescible.
- Muy estable a largo plazo.
- Gran estabilidad dimensional.

BENEFICIOS
- Buenas prestaciones en sistemas clavados.
- Absorbe bien los movimientos estructurales.
- Es, por tanto, una buena protección antipunzonante frente a daños mecánicos.
- Conserva mejor sus propiedades con el paso del tiempo.
- Colabora a aumentar la durabilidad de la lámina.
- Limita las deformaciones y las tensiones en la membrana impermeabilizante.

Esta lámina se puede utilizar en cubiertas sin pendiente (consultar DIT 550/10 “ESTERDAN PENDIENTE CERO”).

Esta lámina está indicada para la impermeabilización de estructuras enterradas (muros de sótano) disponiendo de una evaluación técnica favorable (consultar DIT 567/11 “ESTERDAN – SELF DAN – POLYDAN ESTRUCTURAS ENTERRADAS”).

Esta lámina está indicada para la impermeabilización de estructuras sometidas al tráfico de vehículos (cubiertas de rodadura y aparcamiento, soterramientos, etc… acabados en tierra vegetal) disponiendo de una evaluación técnica favorable (consultar DIT 569/11 “POLYDAN TRAFICO RODADO”).

Preparación del soporte:

-La superficie del soporte base deberá ser resistente, uniforme, lisa, estar limpia, seca y carecer de cuerpos extraños. En caso de ser un aislamiento térmico, las placas se colocarán a matajuntas y sin separaciones entre placas superiores a 0,5 cm.

- Lámina superior de membranas multicapa con autoprotección mineral. La lámina se dispone en la misma dirección que la lámina inferior, desplazando la línea de solape aproximadamente la mitad del rollo. La lámina se suelda totalmente a la inferior con soplete. Los solapes se han de soldar, y serán de 8±1 cm en el sentido longitudinal y de 10±1 cm en el sentido transversal. Para la unión del solape transversal en los extremos de los rollos, es necesario calentar previamente el borde transversal de la lámina inferior en una franja de 10 cm, eliminando o embebiendo el árido de protección en la masa bituminosa y seguidamente, soldar el extremo de la pieza siguiente.

- Impermeabilización de muros. Los rollos se colocan en posición vertical. La adherencia al soporte de la lámina se efectúa con soplete. Previamente se aplicará una imprimación bituminosa (Curidán, Impridán 100, Maxdán o Maxdán Caucho). Los solapes se han de soldar, y serán de 8±1 cm en el sentido longitudinal y de 10±1 cm en el sentido transversal. Para la unión del solape transversal en los extremos de los rollos, es necesario calentar previamente el borde transversal de la lámina inferior en una franja de 10 cm, eliminando o embebiendo el árido de protección en la masa bituminosa y seguidamente, soldar el extremo de la pieza siguiente. Para la más fácil instalación, se recomienda cortar los rollos en dimensiones más pequeñas, más manejables.

- Membrana monocapa autoprotegida sistema adherido. La adherencia al soporte de la lámina se efectúa con soplete. En el caso de soportes de mortero u hormigón, previamente se aplicará una imprimación bituminosa (Curidán, Impridán 100, Maxdán o Maxdán Caucho). En el caso de que el soporte sea un panel de aislamiento térmico soldable, es decir, acabado en asfalto (Rocdán A o Rocdán PIR VA), no será necesaria la imprimación. Los solapes se han de soldar, y serán de 8±1 cm en el sentido longitudinal y de 10±1 cm en el sentido transversal.. Para la unión del solape transversal en los extremos de los rollos, es necesario calentar previamente el borde transversal de la lámina inferior en una franja de 10 cm, eliminando o embebiendo el árido de protección en la masa bituminosa y seguidamente, soldar el extremo de la pieza siguiente.

- Impermeabilización de muros. Previamente se aplicará una imprimación bituminosa (Curidán, Impridán 100, Maxdán o Maxdán Caucho). Para la facilidad de la instalación, se recomienda cortar los rollos en dimensiones más pequeñas, más manejables, ajustándose a la anchura del muro.

- Se deberá disponer una capa separadorea (DANOFELT o DANODREN) antes de colocar la protección pesada (pavimento, grava, tierra vegetal, etc…).
- Este producto forma parte de un sistema de impermeabilización, por lo que se deberá tener en cuenta todos los documentos a los que haga referencia el Manual de Soluciones de Danosa, así como toda normativa y legislación de obligado cumplimiento al respecto.
- No existe incompatibilidad química entre la gama de láminas danosa de oxiasfalto de betún elastómero SBS y de betún plastómero.
- Se deberá prestar especial atención a la ejecución de los puntos singulares, como pueden ser petos (encuentros con elementos verticales y emergentes), desagües, juntas de dilatación, etc...
- No se recomienda la plantación de palmas, palmeras, cipreses y bambues.
- En el caso de árboles de gran porte y/o gran tejido radicular, se protegerá la impermeabilización (sección horizontal y encuentros con paramentos verticales), con una capa de hormigón armado.
- Para cualquier consulta sobre plantas prohibidas y/o no recomendadas, consulte a nuestro Departamento Técnico.
- En caso de ser necesario adherirse sobre elementos metálicos, caso de perfiles de chapa plegada en petos y juntas de dilatación, en cubierta deck, previamente se aplicará una imprimación bituminosa (Impridán 100) a toda la superficie a soldar.
- Se controlará la posible incompatibilidad entre los aislamientos térmicos y la impermeabilización.
- Si se prevén dilataciones que pudieran afectar a la lámina, se utilizará una capa separadora geotextil (Danofelt PY 150) entre ésta y los paneles aislantes de poliestireno extruido, a fin de que cada producto dilate de manera independiente.
- Se evitará proyectar espuma de poliuretano directamente encima de la impermeabilización sin la utilización de una capa separadora adecuada (geotextiles, capas de mortero, film de polietileno, etc...).
- En caso de rehabilitación, se tendrá en cuenta las incompatibilidades químicas con antiguas impermeabilizaciones, principalmente consistentes en láminas de PVC flexible y másticos modificados de base alquitrán, pudiendo ser necesario la eliminación total o utilizar capas separadoras adecuadas (geotextiles, capas de mortero, film de polietileno, etc...). Otros materiales de impermeabilización son susceptibles también de presentar incompatibilidades químicas.
- En caso de obra nueva y rehabilitación se tendrá en cuenta las posibles incompatibilidades químicas con las láminas de betún modificado con plastómero APP.
- Las láminas autoprotegidas son láminas de acabado visto, por lo que hay que esmerarse en la colocación.

NOTA: Para mayor información sobre los sistemas Danosa en que interviene ESTERDAN PLUS 50/GP ELAST. VERDE JARDÍN, rogamos ver documento "Soluciones de impermeabilización".
- Las láminas autoprotegidas en gránulo mineral o cerámico coloreado pueden presentar diferencias de tonalidad en el color dependiendo de los distintos lotes de fabricación.

Se prestará especial atención al mantenimiento de la cubierta.

Las operaciones mínimas a realizar serán las siguientes:

- Examen general de los elementos de impermeabilización.
- La inspección de todas las obras complementarias visibles de la cubierta como pueden ser los petos, elementos verticales, chimeneas, lucernarios, claraboyas, canalones, etc…
- Verificación de la impermeabilización en los elementos emergentes (perfiles metálicos, rozas, cajeados, solapes, altura de la impermeabilización, etc…).
- Verificación y limpieza de los sistemas de drenaje y evacuación de agua (bajantes, canalones, sumideros, etc…).
- Eliminación periódica de moho, musgo, hierbas y cualquier tipo de vegetación que se haya podido generar en la cubierta.
- Eliminación periódica de los posibles sedimentos que se hayan acumulado en la cubierta (limos, lodos, gránulos de pizarra, etc…) por retenciones ocasionales de agua.
- Eliminación periódica de detritos y pequeños objetos que se hayan acumulado en la cubierta.
- El mantenimiento en buen estado y la conservación en de los elementos de albañilería relacionados con la impermeabilización, como pueden sr aleros, petos, etc...
- Mantenimiento de la protección de la cubierta en las condiciones iniciales.
- Revisión del estado de las impermeabilizaciones autoprotegidas (adherencia al soporte, estado de solapos, aspecto visual, etc…) y reparación de defectos observados.

Estas operaciones se realizarán al menos 2 veces al año, preferentemente al inicio de la primavera y el otoño, debiendo aumentarse en el caso de cubiertas o limahoyas con pendiente nula. También puede ser necesario realizar labores de mantenimiento suplementarias dependiendo del tipo de cubierta, localización de la misma, proximidad de las cubiertas a zonas con existencia de árboles o en zonas con altos niveles de contaminación, etc…

Más información en el documento Recomendaciones de mantenimiento y reparación de cubiertas planas impermeabilizadas con láminas de betún modificado

- Este producto no es tóxico ni inflamable.
- Se almacenará en un lugar seco y protegido de la lluvia, el sol, el calor y las bajas temperaturas.
- Se almacenará en posición vertical.
- No se apilará un palet sobre otro.
- El producto se utilizará por orden de llegada a la obra.
- No deben realizarse trabajos de impermeabilización cuando las condiciones climatológicas puedan resultar perjudiciales, en particular cuando esté nevando o haya nieve o hielo sobre la cubierta, cuando llueva o la cubierta esté mojada, humedad superficial > 8% según NTE QAT, o cuando sople viento fuerte.
- ESTERDAN PLUS 50/GP ELAST. VERDE JARDÍN no debe ser instalado cuando la temperatura sea inferior a – 5 ºC.
- En todos los casos, deberán tenerse en cuenta las normas de Seguridad e Higiene en el trabajo, así como las normas de buena práctica de la construcción.
- Danosa recomienda consultar la ficha de seguridad de este producto que está disponible permanentemente en www.danosa.com, o bien puede solicitarse por escrito a nuestro Departamento Técnico.
- Para cualquier aclaración adicional, rogamos consulten con nuestro Departamento Técnico.

- Para almacenar en altura, las estanterías deben tener tres travesaños, o refuerzos debajo de los patines del palet de madera
- Antes de manipular el palet hay que verificar el estado del retráctil, y reforzarlo si fuera necesario.
- Para su manipulación con grúa usar una red protectora como figura en la etiqueta de los palets.
