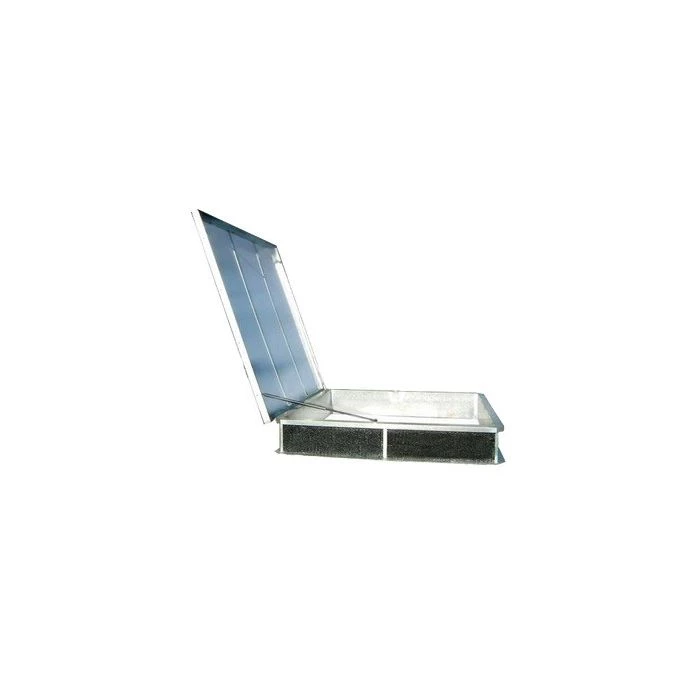

Claraboya DANOEXIT PLUS 1000x1000 mm

Lucernario precticable de altas prestaciones destinado a iluminación cenital y acceso a cubierta. La
apertura se realiza mediante amortiguadores telescópicos. Compuesto por: Zócalo de chapa galzanizada
de 1,5mm de espesor y 310mm del altura. Aislamiento térmico compuesto por perlita expandida de
acabado a elegir en función de la impermeabilización de la cubierta para maximizar la adherencia y
asegurar la estanquidad y confort térmico. Cúpula de Policarbonato Celular (PC) curvado de 10 mm de
espesor, conduciendo el agua hacia el exterior y fijado mediante marco de aluminio, evitando así
performaciones en elementos expuestos a la intemperie. Posibilidad de suministro con chapa prelacada.
Presentación
Ancho (cm): 100
Largo (cm): 100
Peso (kg): 121
Código de producto: 554259
Datos Técnicos
Concepto Valor Norma
Datos Técnicos Adicionales
Concepto Valor Norma
Datos de aplicación
Concepto Valor
Información Medioambiental
Concepto Valor Norma
Normativa y Certificación
Conforme a la norma UNE-EN 1873 de Accesorios prefabricados para cubiertas. Lucernarios
individuales en materiales plásticos. Especificaciones de producto y métodos de ensayo.
Cumple con los requisitos del Código Técnico de la Edificación (C.T.E.).
Cumple con los requisitos del marcado CE.
Lucernario precticable de altas prestaciones destinado a iluminación cenital y acceso a cubierta. La
apertura se realiza mediante amortiguadores telescópicos. Compuesto por: Zócalo de chapa
galzanizada de 1,5mm de espesor y 310mm del altura. Aislamiento térmico compuesto por perlita
expandida de acabado a elegir en función de la impermeabilización de la cubierta para maximizar la
adherencia y asegurar la estanquidad y confort térmico. Cúpula de Policarbonato Celular (PC)
curvado de 10 mm de espesor, conduciendo el agua hacia el exterior y fijado mediante marco de
aluminio, evitando así performaciones en elementos expuestos a la intemperie. Posibilidad de
suministro con chapa prelacada.
Ventajas y Beneficios
Las claraboyas Danosa proporcionan una perfecta difusión de la luz solar reduciendo
notablemente el consumo de energía eléctrica y garantizando la estanqueidad y la ausencia
de condensaciones.
Su sistema de apertura dispone de amortiguadores que facilitan la apertura manual y el
acceso a cubierta.
Modo de empleo
MONTAJE
Posicionamiento del exutorio
-La orientación de la apertura será a favor de los vientos dominantes.
-La pendiente máxima del tejado será de 25º cuando el eje de giro sea paralelo a la pendiente y la
superficie sea inferior a 2 m2.
-La pendiente máxima del tejado será de 20º cuando el eje de giro sea paralelo a la pendiente y la
superficie sea superior a 2 m2.
-La pendiente máxima del tejado será de ± 3º cuando el eje de giro sea perpendicular a la
pendiente.
Fijación en función del tipo de tejado:
-A tejado de solera: Mediante tornillos autorroscantes o remaches cada 500 mm. aprox.
-A tejado metálico nervado: mediante tornillos autorroscantes o remaches cada 330 mm. aprox.
-A tejado con teja de cerámica: Mediante clavos específicos cada 200 mm.
-El aislamiento incluye una lámina bituminosa para acoplar la membrana asfáltica de
impermeabilización. Existe la opción de dejar el aislamiento sin remate para acometer otro tipo de
solución posterior.
Remate de zócalo con impermeabilización de cubierta:
Una vez fijado el zócalo metálico de DANOEXIT PLUS 1000×1000 sobre el soporte resistente de
cubierta, debe remontarse la impermeabilización mediante una banda perimetral, debidamente
sellado en coronación (Consúltese dibujo adjunto).
MANTENIMIENTO
-Se revisarán anualmente: ausencia de óxido, estado de la tornillería, estado del policarbonato (más
limpieza de celdas), engrase de pernos y cilindros neumáticos y muelles.
-Para la revisión de los anteriores elementos es necesario realizar la apertura del sistema.
-La limpieza de las cúpulas se realizará mediante agua jabonosa, excluyendo todo producto
corrosivo.
